磁懸浮鼓風機作為比較精密的設備，如果運行過程中出現電網意外斷電，我們?cè)撛趺崔k？

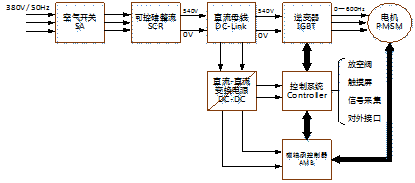

        為了應對風機工作過程中外界意外斷電的情況，我公司在設計之初就進行了充分的考慮 ，分別設計了發電保護功能和機械軸承保護的雙重保護。下圖我公司磁懸浮離心式鼓風機控制系統原理框圖。

正常工作時，電能進入風機，經可控硅整流后，匯集到“直流母線”上，一方面供給逆變器，驅動電機高速旋轉；另一方面，進入“直流-直流變換電源”變換后，供給控制系統和磁懸浮軸承控制器，實現整機的邏輯控制和磁懸浮軸承系統的穩定工作。

一旦風機檢測到外界停電，則意味著上述控制回路沒有了能量輸入，電動機切換成“發電機”模式，電機轉子隨著慣性繼續高速旋轉，切割電機繞組，將動能轉換成電能發電，同時逆變器也切換成“整流模式”，將所發的電能反向供給“直流母線”。由于電機功率遠大于“控制系統”和“磁軸承控制器”（簡稱弱電系統）的功耗，因此只要電機再旋轉，弱電系統就能穩定工作，直至電機轉子完全停止旋轉，落在機械軸承上。

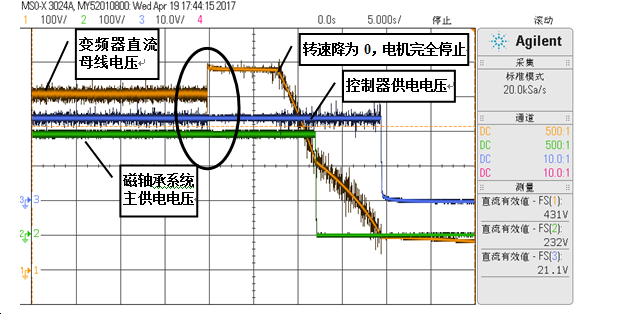

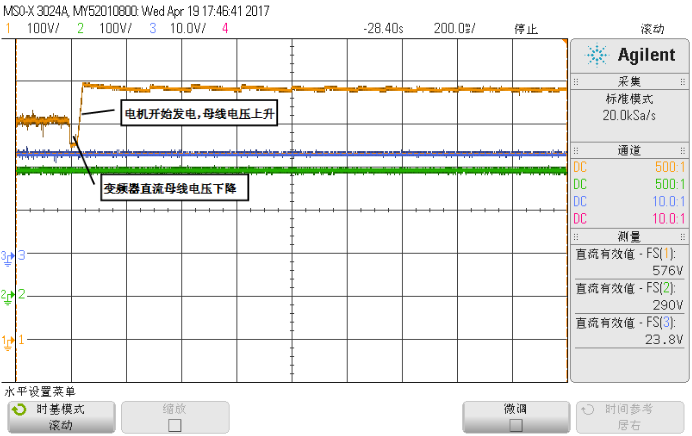

采用“自發電”功能對風機進行斷電保護的實測波形如下圖所示。

從上文兩張圖片的描述可見，一旦外界電網斷電，控制器檢測到變頻器直流母線電壓的下降，觸發“自發電”保護功能，電動機切換成發電機，為直流母線供電，所以直流母線電壓經過短暫的下降后迅速上升，并穩定在570V左右，而在此過程中，磁軸承系統主供電電壓和控制器供電電壓未發生任何的下降或波動，直至電機完全停止旋轉。

采用發電功能，系統構成部件少，結構簡單，系統可靠性高。而目前市面上大部分磁懸浮離心式鼓風機均采用的是內置UPS電源來應對電網斷電的突發狀況，其風機系統結構如下所示。

不論外界供電情況如何，弱電控制系統及磁軸承控制器都從UPS取電，隨著使用年限的增加，UPS中的電池壽命及蓄電量逐漸老化、失效，一般外界電網斷電，UPS工作不正常，則會使整個弱電控制系統工作不正常，輕則造成風機不能正常工作，影響用戶生成，重則造成機械部分出現不可修復的損壞。以下圖片即某進口磁懸浮鼓風機，使用4年左右，由于UPS電源問題造成設備出現嚴重?fù)p壞的現場維修情況。

而區分風機是否設置了發電保護功能的依據，則是看風機內是否安裝了“直流-直流變換電源”（如上圖我司磁懸浮離心式鼓風機控制系統原理框圖紅圈所示），我公司風機內的“直流-直流變換電源”由我公司和國內的電源生產企業聯合研制，效率高、性能穩定可靠。

        此外，從兩種風機的電氣原理框圖可以看出，蘇州弗洛德環保科技有限公司風機控制集中在一臺控制器內，控制集成度高，不同部件之間的信息交互都在芯片內完成，產品穩定性更高。
